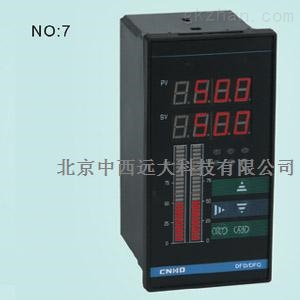

智能操作器(竖式) 型号:YHD1-DFQ

  • 型   号:YHD1-DFQ
  • 价   格:

智能操作器(竖式) 型号:YHD1-DFQ
库号:M204158 查看hh一、简介

本系列智能操作采用功能强大的专用单片机为核心部件,所有参数可由面板按键设定,表内无需电位器调整,使仪表可靠性显著提高,可与国内外各种智能调节器或计算机控制系统配套使用,作为后备手操输出单元。DFD系列智能操作器在自动状态时,它根据调节器来的控制信号和现有阀位反馈信号的偏差输出正反转信号,而在手动状态时

分享到:

智能操作器(竖式) 型号:YHD1-DFQ智能操作器(竖式) 型号:YHD1-DFQ

库号:M204158   查看hh

一、简介

本系列智能操作采用功能强大的专用单片机为核心部件,所有参数可由面板按键设定,表内无需电位器调整,使仪表可靠性显著提高,可与国内外各种智能调节器或计算机控制系统配套使用,作为后备手操输出单元。DFD系列智能操作器在自动状态时,它根据调节器来的控制信号和现有阀位反馈信号的偏差输出正反转信号,而在手动状态时,则通过面板上的按键控制正、停、反转、可直接与电动执行单元相接,省 去伺服放大器。DFQ系列智能操作器在自动状态时,它的输出信号取自调节器或系统来的输入信号;在手动状态时,通过面板上的按键控制输出信号,可直接与Ⅱ、Ⅲ型执行器和带有电气阀门定位器或电气转换器的气动执行器配套使用。


主要特点:

1、开机自动或手动可自由设定(手动输出值可预置)
2、外控手动功能,初始输出保持(EM1)
3、外控手动功能,初始输出可预置(EM2)
4、可分别设定上限、下限输出范围
5、阀位反馈断线后可自动进入手动状态
6、阀位反馈错误指示(DFD)
7、跟踪误差错误指示(DFD)
8、主输入 断线故障时,输出给电机的控制自动保护(可手动操作控制)
9、主输入断线时输出故障报警信号
10、阀位反馈模拟输出(可实现上位机与手操器的同步指示
11、控制量模拟输出(可实现上位机与手操器的同步指示)
12、手、自动状态输出
13、过程量、控制量、阀位指示三重显示
14、手、自动切换实现无扰动
15、采用不挥发存储器,可长期保存设置数据

二、主要技术参数
1、显示方式:双4位LED显示输入及输出信号
2、测量精度:数显±0.5%F.S±1个字或±0.2%F.S±1个字
3、输入信号:4-20mA DC,0-10mA DC,1-5V DC,0-5V DC
4、输入阻抗:电流信号:≤250Ω;电压信号:≥1MΩ
5、阀位反馈输入:0-10mA、4-20mA、0-5V及电位器信号
6、伺服输出:2路40A双向控硅
7、模拟输出:4-20mA(负载≤500Ω),0-10mA(负载≤1KΩ),1-5V(负载≥250KΩ),0-5V(负载≥250KΩ)
8、手自动状态输出:手动运行时触点闭合,自动运行时触点断开
9、环境条作:温度:0-50℃相对湿度:小于85%(无结露),且周围无腐蚀性气体
10、供电电源:AC220V±10%,50Hz(线性电源);AC100-240 VAC,50/60Hz(开关电源)
11、功耗:5W
12、外形尺寸:横式:160×80 竖式:80×160 方式:96×96

13、开孔尺寸: 横式:152+1×76+1(宽×高) 竖式:76+1×152+1(宽×高)
三、型号命名

型号 说明
DF D- □ □ □ □ □ □ □ □ □ 带伺服功能
Q- □ □ □ □ □ □ □ □ □ 不带伺服功能
输入信号
(上位机或调节器输出信号) 1 0-10mA DC
2 4-20mA DC
3 0-5V DC
4 1-5V DC
控制输出信号   0 无
1   0-10mA DC
2 4-20mA DC
3 0-5V DC
4 1-5V DC
阀位反馈输入信号   1 0-10mA DC
2 4-20mA DC
3 0-5V DC
5 电位器信号
阀位反馈变送
输 入 信 号   0 无
1 0-10mA DC
2 4-20mA DC
3 0-5V DC
4 1-5V DC
外控功能   0 无外控功能
1 带EM1功能
2 带EM2功能
3 带EM1与EM2功能
外型尺寸(宽X高)   A 160X80mm横表
B 80X160mm竖表
C 96X96mm方表
输出电源类型   不注 缺省为不带直流电源输出
P 带24VDC输出
供电电源类型   不注 线性电源
K 开关电源
通讯接口类型   不注 缺省为不带通讯接口
RS232 带RS232通讯接口
RS485 带RS485通讯接口



方式:92+1×92+11
