首页 > 产品展示 > 仪器仪表 > 发生器 > 直流高压发生器 型号:WN06-120-5

产品中心

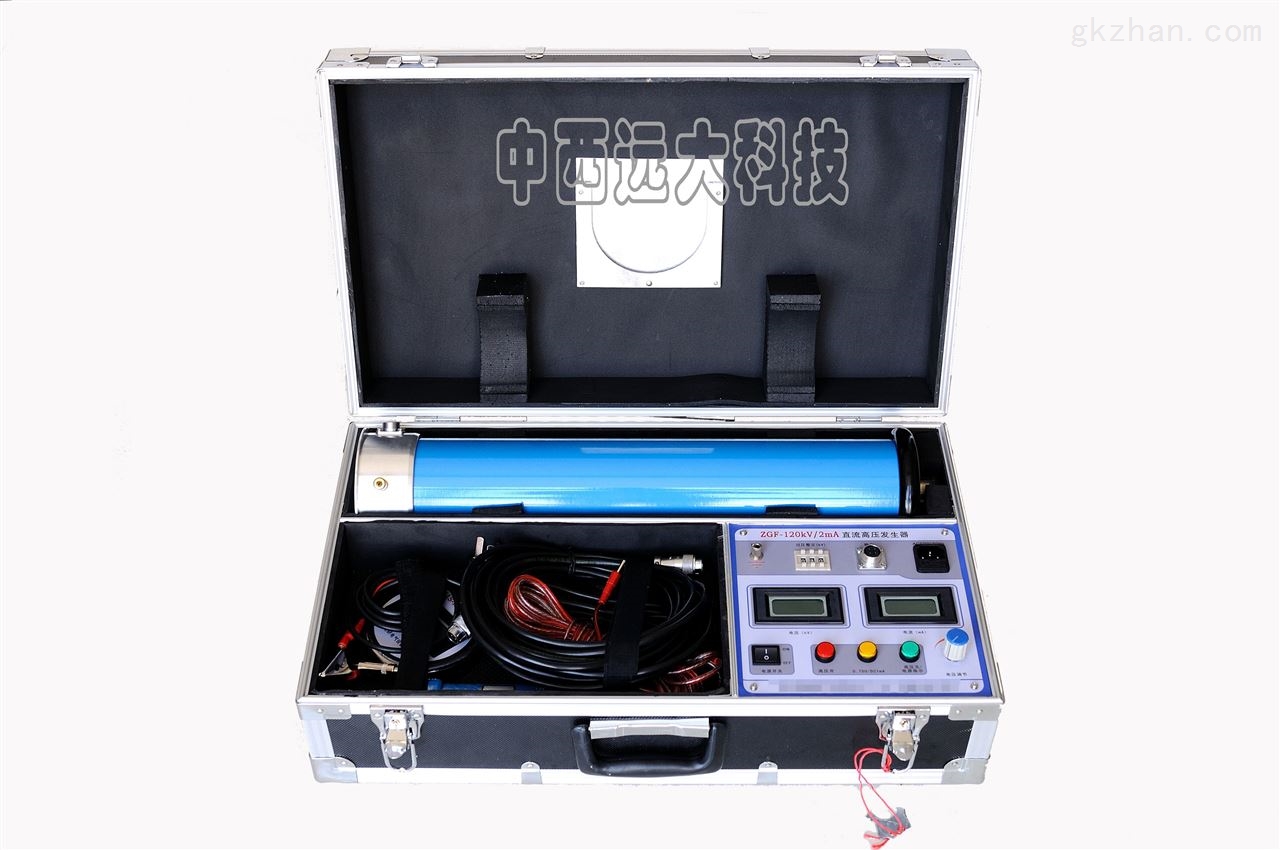

直流高压发生器 型号:WN06-120-5

  • 型   号:型号:WN06-120-5
  • 价   格:

直流高压发生器 型号:WN06-120-5库号:M374811 查看hh主要技术参数特点
1、技术特点:
● 采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。
● 全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2KV),电流误差±1个字。
● 升压电位器零起升压。

分享到:

直流高压发生器  型号:WN06-120-5直流高压发生器  型号:WN06-120-5



库号:M374811   查看hh

主要技术参数特点
1、技术特点:
● 采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压大反馈,输出电压稳定度高,纹波系数小≤1%。
● 全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2KV),电流误差±1个字。
● 升压电位器零起升压。
● 75%UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±1%。
● 过压保护采用拔码设定,一目了然,误差±1%。
● 倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
● 折叠式撑脚,直径面积大,稳定性能好。
● ZGF一体化设计、高压拖地电缆引出,方便现场试验。
● ZGF产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。

1、技术参数:
2.1一体机
规格
技术参数 40/3 60/2 60/3 60/5 60/10 100/2 120/3 120/5
额定电压(KV) 40 60 60 60 60 100 120 120
额定电流(mA) 3 2 3 5 10 2 3 5
额定功率(W) 120 120 180 300 600 200 360 600
机箱重量(kg) 2 2 2 4.5 5.5 3 3 4.5
倍压重量(kg) 2 2.5 3 3.8 4.2 4 4 4.5
倍压高度(mm) 400 400 400 500 500 500 500 500
电压测量精度 数显表±(1.0%读数±2个字)
电流测量精度 数显表±(1.0%读数±2个字)
波纹系数 ≤1%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟
充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间长为30分钟
工作环境 温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容
负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验
过压保护采用拨置,一目了然
机箱倍压放置一个铝合金箱,整机一手可提
2.1分体机
规格
技术参数 200/2 200/5 200/10 300/2 300/8 400/2 500/20 其它等级
额定电压(KV) 200 200 200 300 300 400 500 500~1000KV定 做
额定电流(mA) 2 5 10 2 8 2 20
额定功率(W) 400 1000 2000 600 240 800 10000
机箱重量(kg) 4.5 4.5 4.5 5.5 5.5 5.5 10.5
倍压重量(kg) 7.9 8.3 10 11 11.5 38 85
倍压高度(mm) 965 965 1030 1250 1250 1900 2200
电压测量精度 数显表±(1.0%读数±2个字)
电流测量精度 数显表±(1.0%读数±2个字)
波纹系数 ≤1%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可超出额定电压10%使用十分钟
充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间长为30分钟
工作环境 温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容
负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)适合氧化锌避雷器试验
过压保护采用拨置,一目了然
控制箱小,方便现场
